Как рассчитать фундамент: подробное руководство для профессионало
Возведение любого строения начинается с фундамента — основы, которая принимает на себя все нагрузки от здания и передает их грунту. От правильности его расчета и выбора зависит долговечность, надежность и безопасность всей конструкции. Ошибки на этом этапе могут привести к серьезным деформациям, трещинам в стенах и даже разрушению здания. Поэтому к расчету фундамента следует подходить с максимальной ответственностью, опираясь на инженерные знания и нормативные документы.
В данной статье мы подробно рассмотрим ключевые аспекты расчета фундамента, начиная от сбора исходных данных и заканчивая выбором оптимального типа основания. Мы углубимся в методики определения нагрузок, анализа грунтов и приведем практические примеры, которые помогут специалистам и опытным застройщикам принимать обоснованные решения, особенно с учетом специфики строительства в Новосибирской области.
Содержание
Исходные данные для расчета
Прежде чем приступить к расчетам, необходимо собрать полный комплекс исходных данных. Эти сведения являются фундаментом для всех последующих инженерных изысканий и проектных решений. Недостаток или неточность информации на этом этапе может привести к некорректным результатам и, как следствие, к проблемам в эксплуатации здания.
- Проект здания: содержит информацию о планировке, этажности, материалах стен, перекрытий, кровли, а также о расположении несущих конструкций.
- Инженерно-геологические изыскания: предоставляют данные о составе и свойствах грунтов на участке строительства, уровне грунтовых вод, глубине промерзания.
- Климатические условия региона: включают информацию о снеговых и ветровых нагрузках, которые регламентируются соответствующими строительными нормами и правилами (СНиП, СП).
- Предполагаемые нагрузки: помимо веса самого здания, учитываются эксплуатационные нагрузки (люди, мебель, оборудование), а также особые нагрузки (сейсмические, динамические).
Расчет нагрузок на фундамент
Расчет нагрузок является одним из наиболее ответственных этапов. Фундамент должен выдерживать сумму всех воздействий, которые будут на него оказываться в течение всего срока службы здания. Нагрузки подразделяются на постоянные, временные (длительные и кратковременные) и особые.
Постоянные нагрузки
К постоянным нагрузкам относятся:
- Собственный вес всех конструктивных элементов здания: фундамент, стены, перекрытия, кровля, перегородки, отделочные материалы.
- Вес инженерных систем: отопление, вентиляция, водопровод, канализация.
Для определения веса каждого элемента необходимо знать его объем и удельный вес материала. Например, для железобетонных конструкций удельный вес составляет около 2500 кг/м³. При расчете следует использовать коэффициенты надежности по нагрузке, которые увеличивают нормативное значение веса для обеспечения запаса прочности.
Временные нагрузки
Временные нагрузки включают:
- Эксплуатационные нагрузки: вес людей, мебели, бытовой техники, оборудования. Нормативные значения этих нагрузок также определяются СНиП или СП.
- Снеговая нагрузка: зависит от региона строительства и угла наклона кровли. Для Новосибирска снеговая нагрузка значительна и требует внимательного учета.
- Ветровая нагрузка: особенно актуальна для высоких зданий и сооружений, определяется с учетом ветрового района и высоты здания.
Особые нагрузки
К особым нагрузкам относятся сейсмические воздействия, взрывные и ударные нагрузки, которые учитываются при строительстве в сейсмоопасных районах или для специальных объектов.
Общая расчетная нагрузка на фундамент (N) определяется как сумма всех постоянных, временных и особых нагрузок, умноженных на соответствующие коэффициенты надежности.
Анализ грунтов и их несущая способность
Грунт является естественным основанием, на которое передаются все нагрузки от здания. Его несущая способность — это максимальное давление, которое грунт может выдержать без недопустимых деформаций. Инженерно-геологические изыскания позволяют определить тип грунта, его физико-механические характеристики и, соответственно, расчетное сопротивление грунта (R).
Расчетное сопротивление грунта является ключевым параметром при определении размеров подошвы фундамента. Важно, чтобы фактическое давление на грунт от здания (Руд) было меньше или равно расчетному сопротивлению грунта (R) с учетом коэффициента запаса.
Примерная таблица расчетных сопротивлений грунтов:
| Категории грунтов | R, т/м² |
|---|---|
| Щебень, гравий | 50,0 |
| Пески крупные, гравелистые | 40,0 |
| Пески средней крупности | 30,0 |
| Дробные и пылеватые плотные пески | 20,0 |
| Дробные средней плотности пески | 15,0 |
| Супеси твердые и пластичные | 25,0 |
| Суглинки твердые и пластичные | 15,0 |
| Глины твердые | 40,0 |
| Глины пластичные | 15,0 |
Таблица 1. Расчетные сопротивления грунтов (примерные значения)

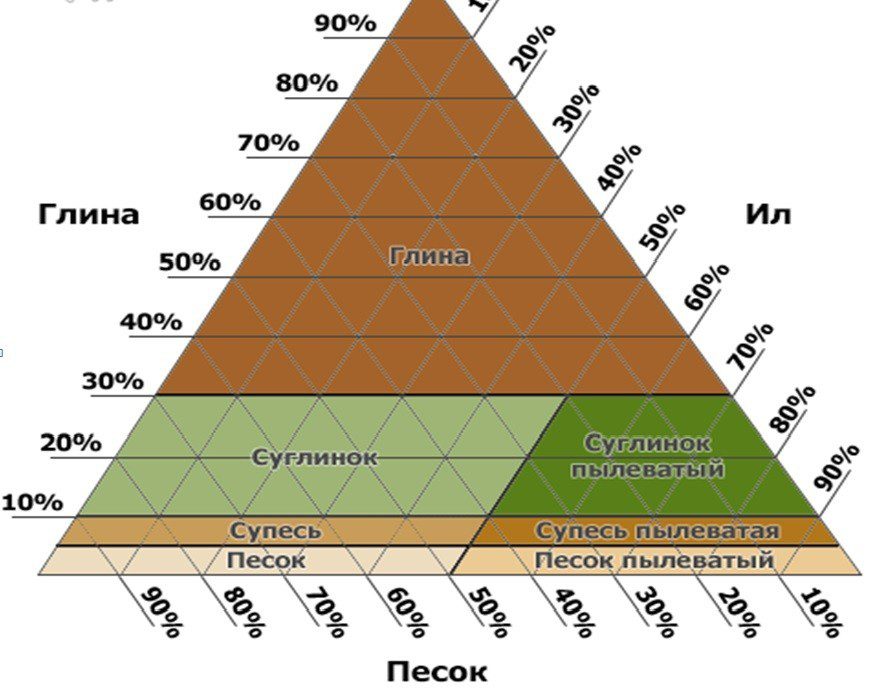

Для более точного определения типа грунта и его характеристик используется треугольник грунтов, который позволяет классифицировать грунты по процентному содержанию песка, глины и ила.
Изображение 2. Треугольник грунтов для классификации
Типы фундаментов и их выбор
Выбор типа фундамента зависит от множества факторов, включая тип грунта, уровень грунтовых вод, нагрузки от здания, а также бюджет и сроки строительства. Несмотря на многообразие вариантов, в современном строительстве Новосибирской области сформировался определенный стандарт надежности.
Ленточный фундамент
Ленточный фундамент: представляет собой железобетонную полосу, проходящую под всеми несущими стенами здания. Он может быть монолитным или сборным. Подходит для стабильных грунтов и зданий с подвалом. Однако на пучинистых грунтах, характерных для нашего региона, требует значительного заглубления ниже уровня промерзания, что резко увеличивает стоимость работ.

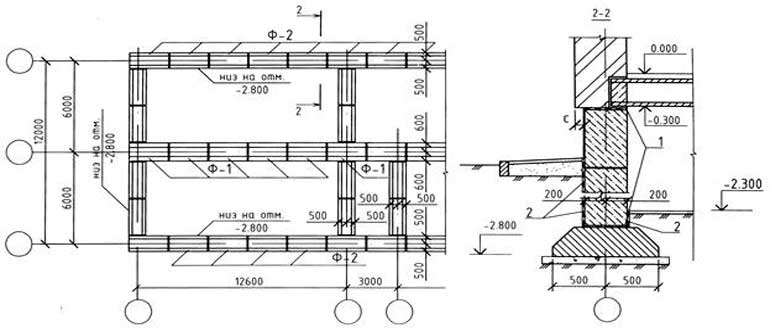

Изображение 3. Пример плана ленточного фундамента
Плитный фундамент (монолитная плита)
Монолитная плита - это железобетонное основание, заливаемое под всей площадью дома. В нашей практике этот тип фундамента является базовым и наиболее рекомендуемым. Плита выступает как единая жесткая платформа, которая «плавает» вместе с грунтом, исключая локальные деформации стен.
Основные преимущества монолитной плиты:
- Максимальная несущая способность: нагрузка от дома распределяется по всей площади плиты, что минимизирует давление на грунт.
- Универсальность: идеально подходит для большинства типов строений — от легких каркасных домов до тяжелых зданий из кирпича и газобетона.
- Готовое основание для пола: верхняя поверхность плиты после шлифовки служит готовым черновым полом первого этажа, что позволяет сэкономить на устройстве перекрытий.
- Долговечность: срок службы монолитной плиты при правильном армировании превышает 100 лет.
Столбчатый и свайный фундаменты
Столбчатый фундамент подходит для легких построек (бани, беседки) на стабильных грунтах. Свайный фундамент часто применяется на участках с сильным уклоном или при необходимости пройти слабые верхние слои грунта до плотных коренных пород. Однако он требует сложной обвязки (ростверка) и не всегда обеспечивает ту же степень жесткости, что и монолитная плита.

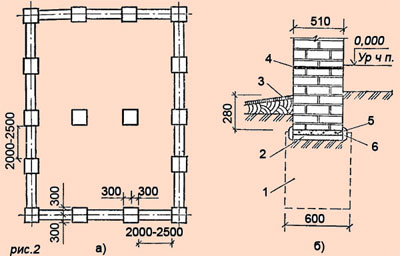

Изображение 4. Различные типы фундаментов
Особенности грунтов НСО и почему мы выбираем плиту
Выбор монолитной плиты в качестве базового варианта для Новосибирской области — это не просто предпочтение, а техническая необходимость, продиктованная особенностями нашего региона.
«Для Новосибирской области характерно преобладание пучинистых грунтов (суглинки, глины) и высокий уровень грунтовых вод. В таких условиях монолитная плита является самым надежным и универсальным решением».
Почему для НСО плита — лучший выбор?
- Борьба с морозным пучением: Глубина промерзания в Новосибирске составляет около 2-2.2 метров. Суглинки и глины при замерзании сильно расширяются, буквально «выталкивая» фундамент. Плита, благодаря своей площади и жесткости, нивелирует эти воздействия, поднимаясь и опускаясь равномерно вместе со всем зданием.
- Высокий уровень грунтовых вод (УГВ): Во многих районах области (особенно вблизи Оби и в низинах) грунтовые воды стоят очень высоко. Устройство глубокого ленточного фундамента в таких условиях требует дорогостоящего водопонижения и сложной гидроизоляции. Плита же закладывается мелко и не боится сезонных колебаний уровня воды.
- Неравномерность грунтов: На одном участке могут встречаться линзы песка, перемежающиеся с тяжелой глиной. Плита перекрывает эти неоднородности, предотвращая перекос здания.
Определение глубины заложения фундамента
Глубина заложения фундамента — это расстояние от поверхности земли до подошвы фундамента. Для монолитной плиты часто применяется технология мелкозаглубленного фундамента с обязательным утеплением отмостки и цоколя, что позволяет избежать промерзания грунта под самой плитой.
Основные правила для других типов фундаментов:
- Ниже глубины промерзания: для ленточных и столбчатых фундаментов (2.2 м для НСО).
- Защита от поверхностных вод: не менее 0,5 м от уровня отмостки.
- Учет УГВ: подошва должна быть защищена от подмывания и агрессивного воздействия воды.
Расчет ширины подошвы фундамента
Для монолитной плиты расчет ширины подошвы упрощается, так как она равна площади всего здания. Однако для ленточных фундаментов ширина подошвы (B) критична:
B = N / qдоп
Где N — расчетная нагрузка на погонный метр, а qдоп — допустимая нагрузка на грунт. В случае с плитой давление на грунт обычно в 5-10 раз ниже допустимого, что создает огромный запас надежности.
Расчет материалов для фундамента
После выбора типа фундамента (в нашем случае — плиты) производится расчет материалов.
Расчет объема бетона
- Для монолитной плиты:
Vбет = S × H(где S — площадь дома, H — толщина плиты, обычно 250-300 мм). - Для ленточного фундамента:
Vбет = B × H × L.
Расчет арматуры
Для плиты используется двухслойное армирование сеткой с ячейкой 200х200 мм из арматуры диаметром 12-14 мм. Это обеспечивает необходимую жесткость на изгиб при сезонных подвижках грунта.

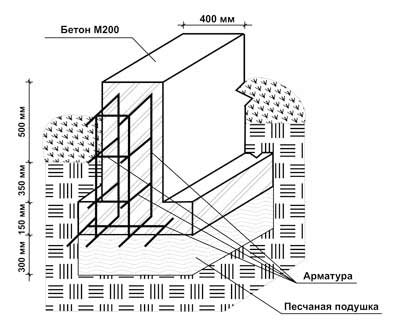

Изображение 5. Принцип армирования фундамента

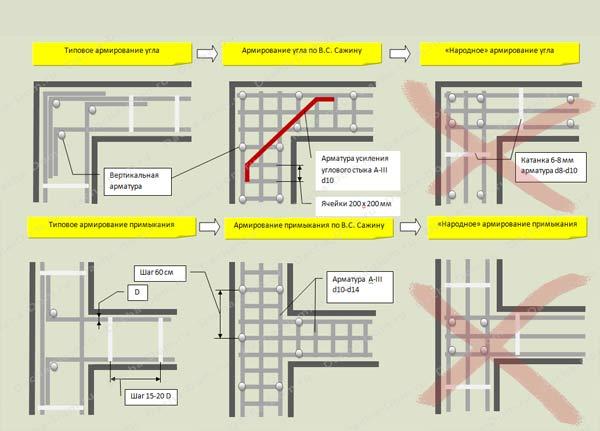

Изображение 6. Важность правильной анкеровки арматуры
Заключение
Расчет фундамента — это сложный инженерный процесс, где нет места случайностям. Для Новосибирской области, с ее суровым климатом и сложными грунтами, монолитная плита зарекомендовала себя как наиболее стабильное и универсальное решение. Все дома, которые мы проектируем и строим, базируются именно на этом типе фундамента, что гарантирует их сохранность на десятилетия.
Помните, что экономия на фундаменте — это риск для всего дома. Инвестиции в надежное основание окупятся отсутствием трещин, сухими полами и вашим спокойствием.
